Culori denaturate pe unele portiuni ale rastrului

Defectul prezentat in acest articol, magnetizarii mastii, se datoreaza nefunctionarii circuitului de demagnetizare (termistor PTC, bobina).

De cele mai multe ori defectul apare in urma socurilor de tensiune ale retelei, care conduc la distrugerea pastilei termistorului PTC. Acelasi lucru se poate intampla si daca aparatul este alimentat in conditii de temperatura scazuta. Uneori aceasta imagine apare doar dupa inlocuirea sigurantei fuzibile, care este gasita arsa, aparent fara motiv. In ambele situatii se masoara rezistenta la bornele PTC, care trebuie sa fie de 9 sau 18 ohmi (in functie de varianta constructiva). Cele intrerupte au de obicei pastila sparta si zornaie la scuturare.

Manifestare pe imagine



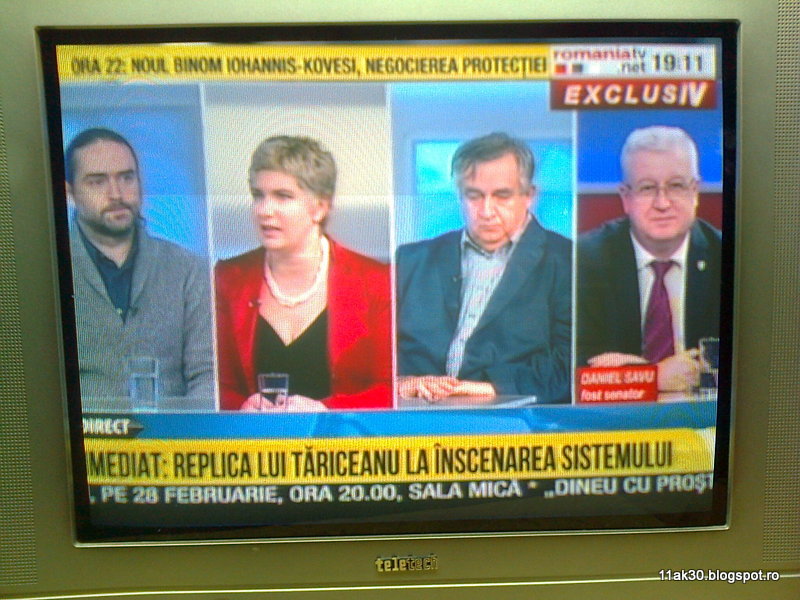

Dupa reparatie



Observatie
Imaginea poate avea pete si daca masca perforata este dezlipita/deplasata in urma unui soc mecanic (caderea televizorului pe pardoseala, de exemplu). In aceasta situatie nu se poate face nimic!

Comprimare verticala

Manifestare defect: comprimare verticala in partea superioara a rastrului.
Cauza: curentul tensiunii de alimentare nu poate sustine varfurile "dintelui de ferastrau".
C631 (470µF/50V) de pe alimentarea finalului cadre (BV) are ESR mare (1,35 ohmi) si capacitatea de 60µF. Inlocuirea acestui condensator rezolva problema.
Masuratoarea in curent continuu a tensiunii de alimentare a baleiajului vertical nu este concludenta. Tensiunea are aceiasi valoare in ambele situatii.


Cum se manifesta pe imagine defectul:



Dupa reparare


Observatie
Primele 3 imagini mai au un defect, masca magnetizata, dar rezolvarea defectului va face obiectul altui articol.
